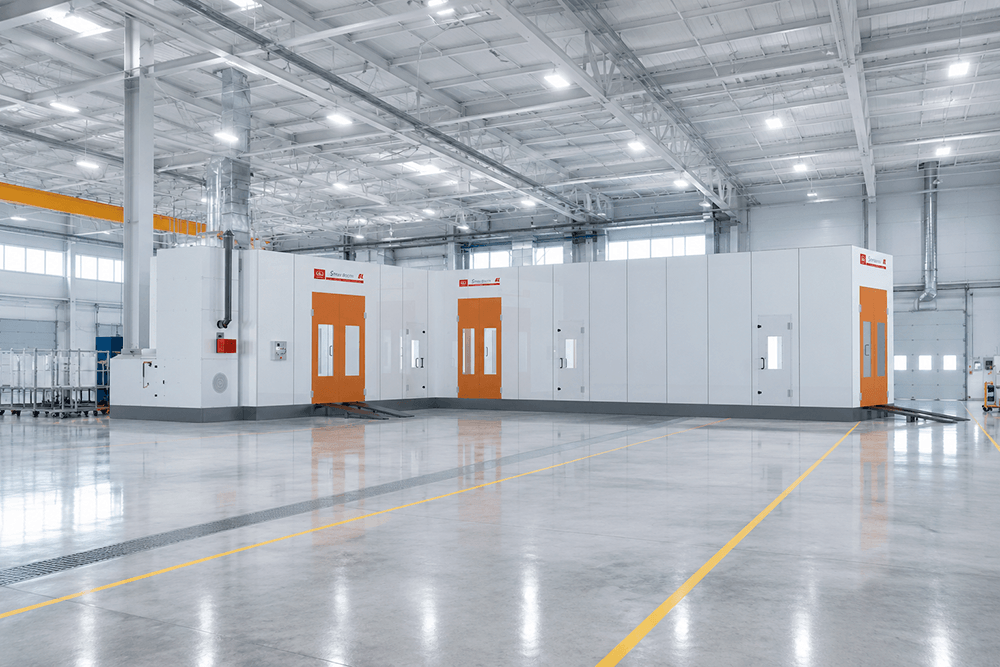

Как устроена современная покрасочная камера: принцип работы и этапы

Экскурсия внутрь инженерной системы, от которой зависит качество окраски.

Для большинства людей окрасочно-сушильная камера — это просто большое помещение с ярким освещением, где окрашивают изделия.

На самом деле современная покрасочная камера представляет собой сложную инженерную систему, в которой каждый элемент влияет на конечный результат.

Если хотя бы один узел работает неправильно, это может привести к появлению мусора на окрашенной поверхности, увеличению времени сушки, перерасходу топлива или ухудшению качества лакокрасочного покрытия.

Давайте разберемся, как работает современная покрасочная камера и какой путь проходит воздух, прежде чем попасть в рабочую зону камеры.

Содержание статьи▼

Шаг 1. Приточная вентиляция — начало всей системы
Шаг 2. Предварительный фильтр
Шаг 3. Потолочный фильтр
Шаг 4. Освещение
Шаг 5. Воздушный поток
Шаг 6. Пол и напольные фильтры
Шаг 7. Вытяжная система
Шаг 8. Избыточное давление
Шаг 9. Нагрев воздуха
Режим продувки
Режим окраски
Режим сушки

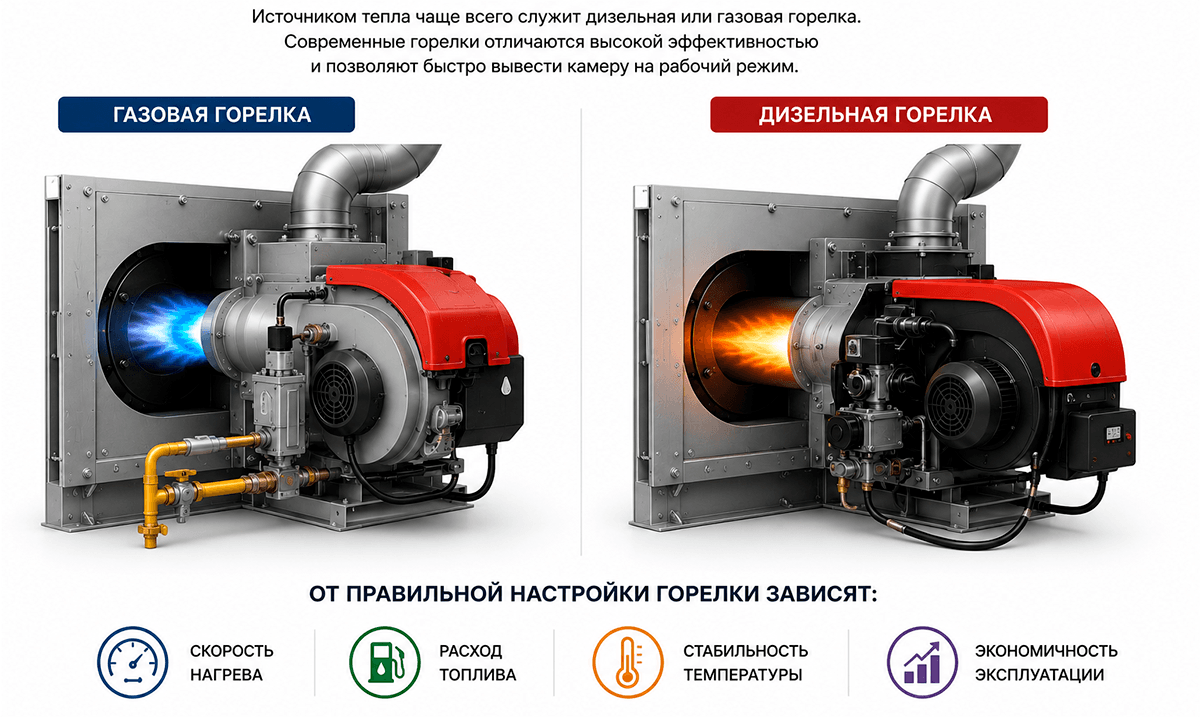

Шаг 10. Источник тепла
Шаг 11. Автоматика

Шаг 1. Приточная вентиляция — начало всей системы

Все начинается не внутри камеры, а за ее пределами.

Свежий воздух забирается с улицы через воздухозаборник и поступает в приточную вентиляционную систему.

Именно здесь определяется качество всего дальнейшего процесса.

Если вместе с воздухом в систему попадут листья, пух, крупная пыль или насекомые, они не должны добраться до рабочей зоны.

Поэтому первым элементом системы становится предварительная фильтрация.

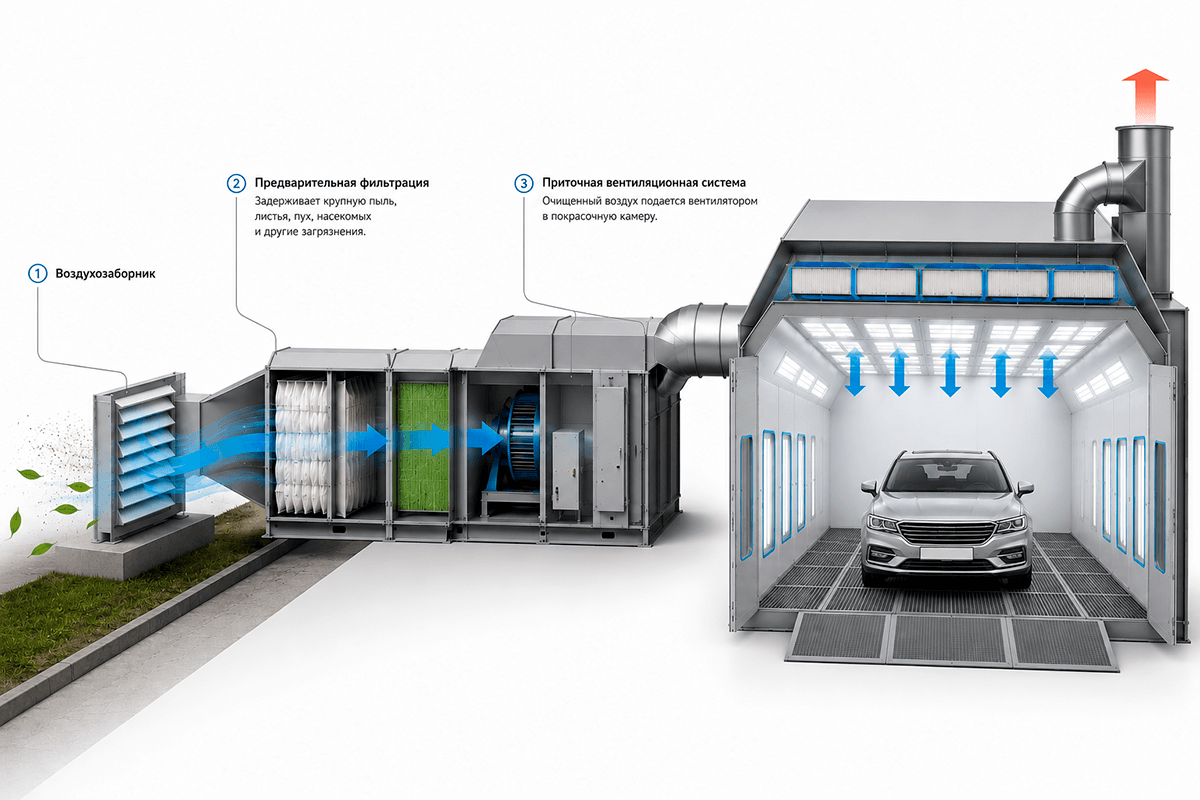

Приточная вентиляция покрасочной камеры — Рис. 1: Система забора воздуха с улицы

Шаг 2. Предварительный фильтр

Предварительный фильтр принимает на себя самую грубую работу.

Он задерживает:

листья;
насекомых;
крупную строительную пыль;
песок;
крупные механические частицы.

Это позволяет значительно увеличить срок службы последующих фильтров и сохранить стабильную производительность вентиляционной системы.

Именно поэтому своевременная замена предварительных фильтров напрямую влияет на стоимость эксплуатации камеры.

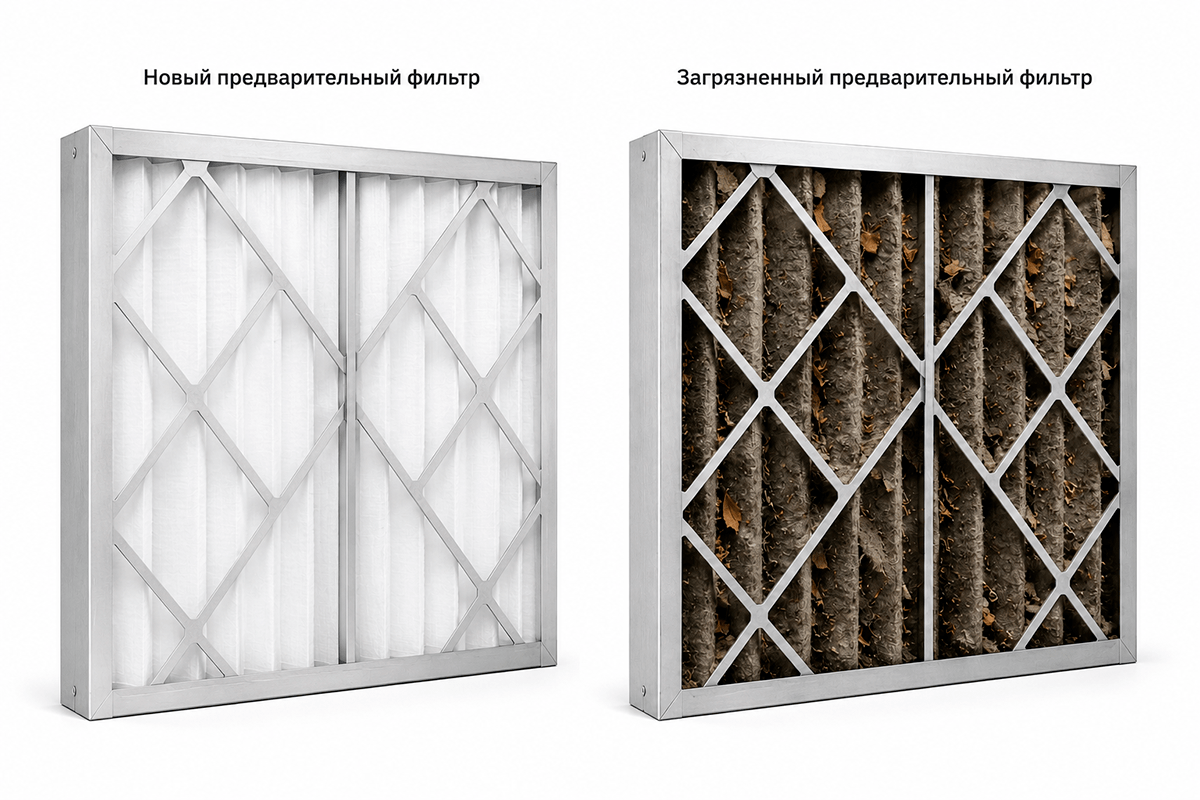

Предварительный фильтр очистки — Рис. 2: Состояние предварительного фильтра

Шаг 3. Потолочный фильтр

После предварительной очистки воздух проходит через потолочный фильтр.

Именно он отвечает за чистоту воздуха непосредственно в рабочей зоне.

Его задача — задержать мельчайшие частицы, которые могут попасть на окрашиваемую поверхность.

Если потолочный фильтр теряет свои свойства, вероятность появления мусора после окраски значительно возрастает.

Поэтому его состояние напрямую влияет на качество лакокрасочного покрытия.

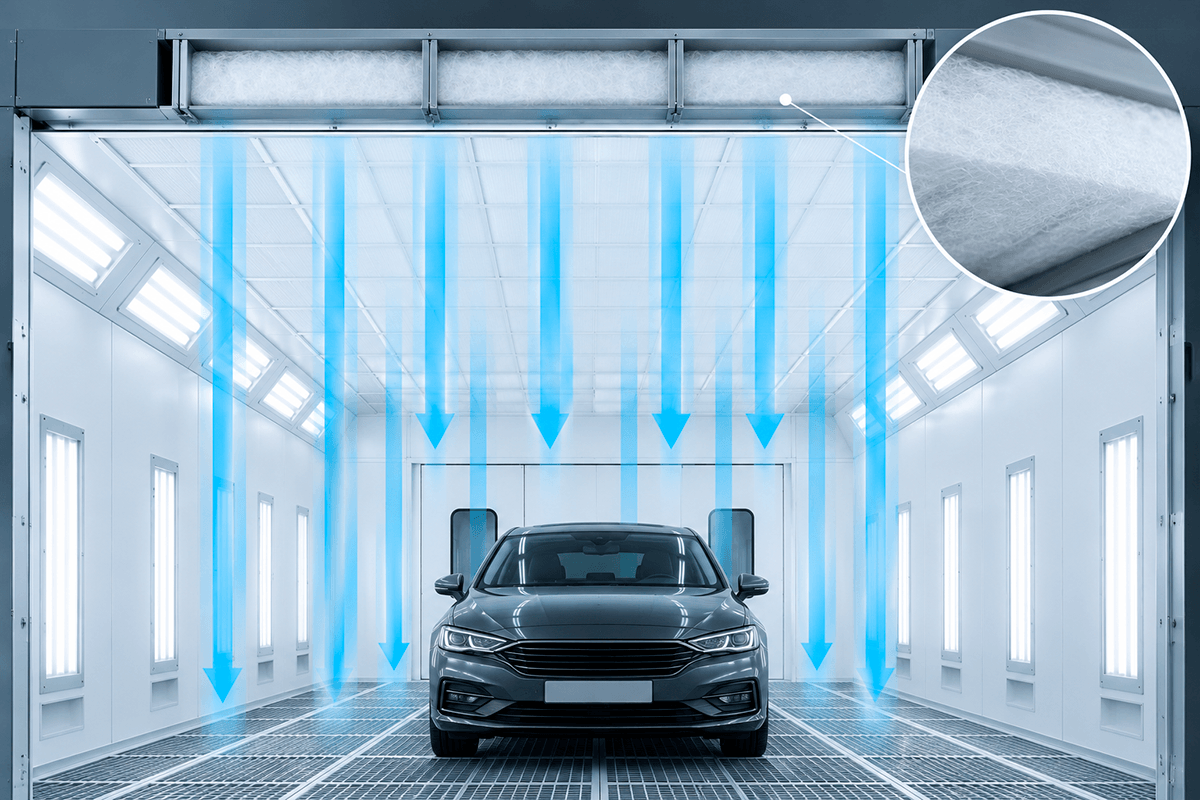

Потолочный фильтр покрасочной камеры — Рис. 3: Потолочная система фильтрации

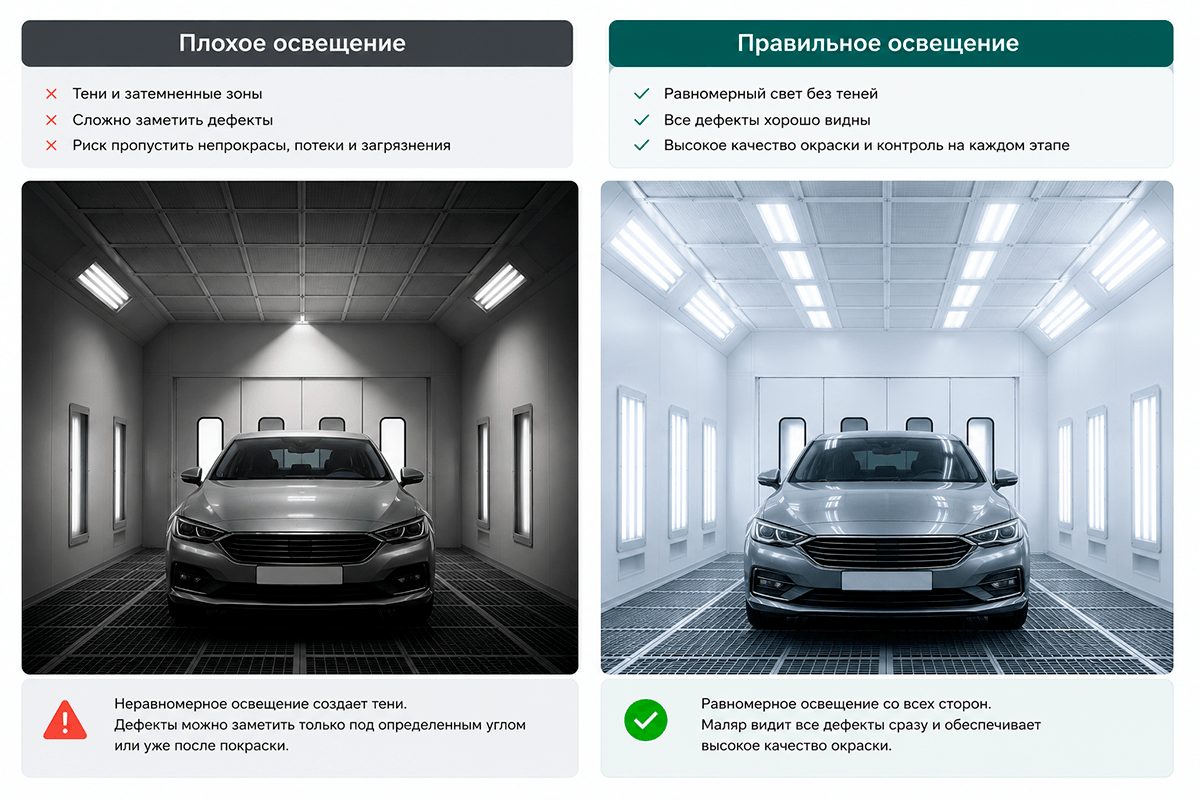

Шаг 4. Освещение

Хорошее освещение необходимо не только для удобства работы.

Правильно расположенные светильники позволяют маляру вовремя увидеть:

непрокрасы;
потеки;
сухое распыление;
загрязнения;
шагрень.

Современные камеры используют светильники, расположенные как на потолке, так и на боковых стенах.

Это позволяет практически исключить появление теней.

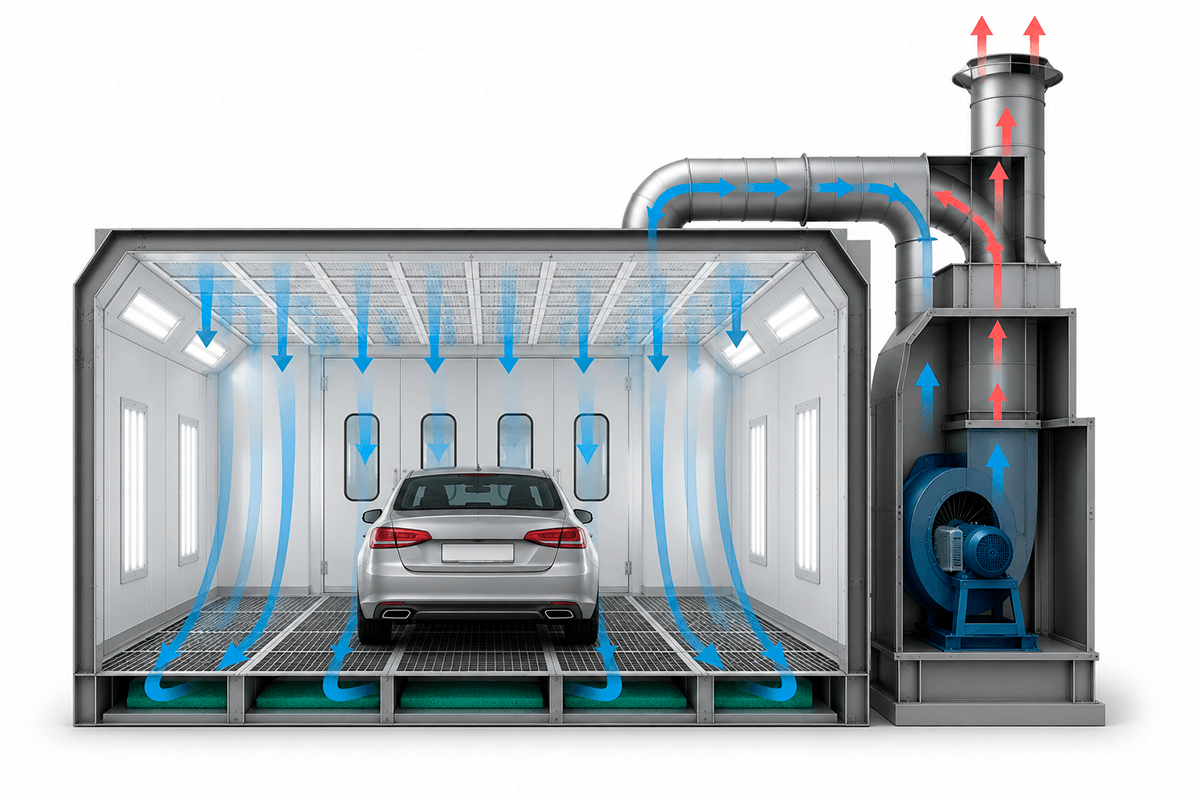

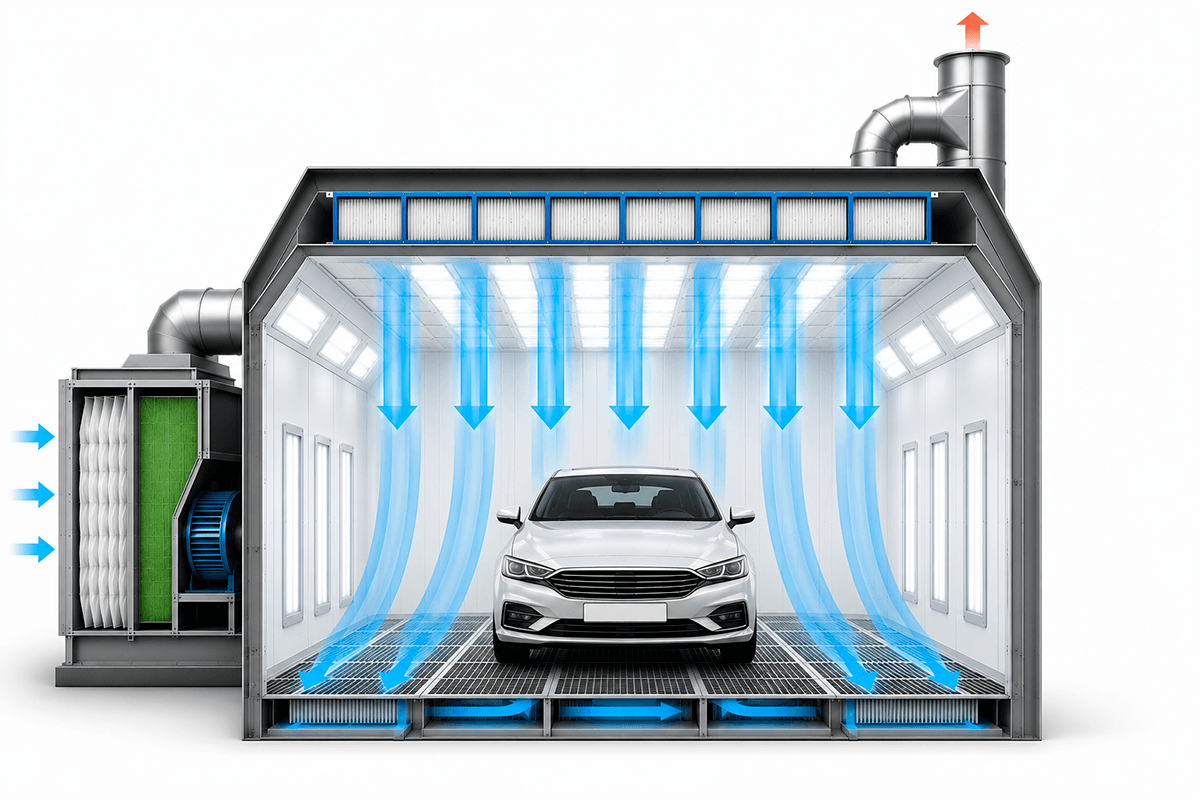

Шаг 5. Воздушный поток

После прохождения потолочного фильтра воздух равномерно распределяется по всему объему камеры.

Он движется сверху вниз.

Такой принцип позволяет непрерывно удалять из рабочей зоны частицы краски, растворители и загрязнения.

Именно равномерность воздушного потока обеспечивает стабильное качество окраски.

Схема воздушного потока — Рис. 5: Движение воздушных масс сверху вниз

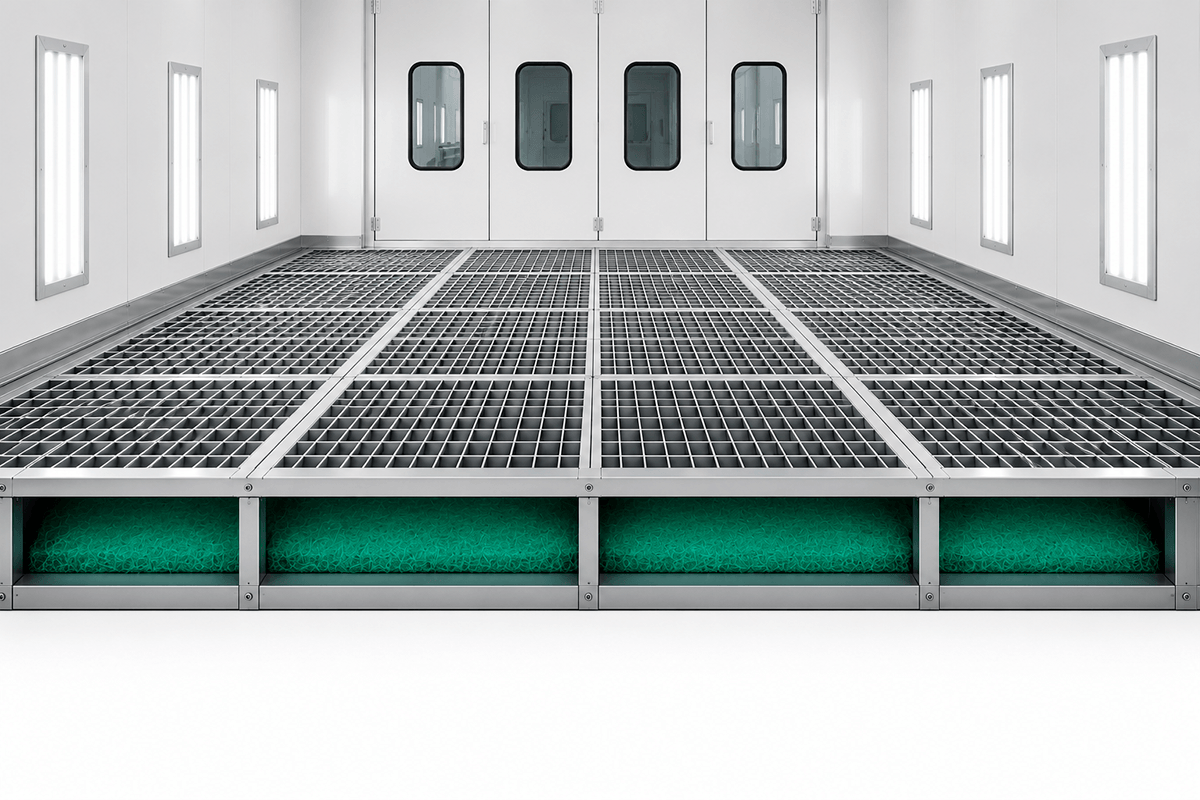

Шаг 6. Пол и напольные фильтры

После прохождения рабочей зоны воздух проходит через напольные решетки.

Под ними располагаются фильтры Paint Stop из стекловолокна.

Именно они задерживают окрасочный туман, который не осел на поверхности автомобиля.

Со временем фильтр постепенно насыщается краской и требует замены.

Использование качественных фильтрующих материалов позволяет снизить сопротивление воздушному потоку и сохранить стабильную работу вентиляции.

Напольные фильтры Paint Stop — Рис. 6: Система напольной фильтрации

Шаг 7. Вытяжная система

После очистки воздух попадает в вытяжную систему.

Она удаляет загрязненный воздух из камеры и поддерживает необходимую скорость воздушного потока.

Нарушение работы вытяжной системы может привести к появлению завихрений, ухудшению условий окраски и увеличению количества дефектов.

Вытяжная система — Рис. 7: Отвод загрязненного воздуха

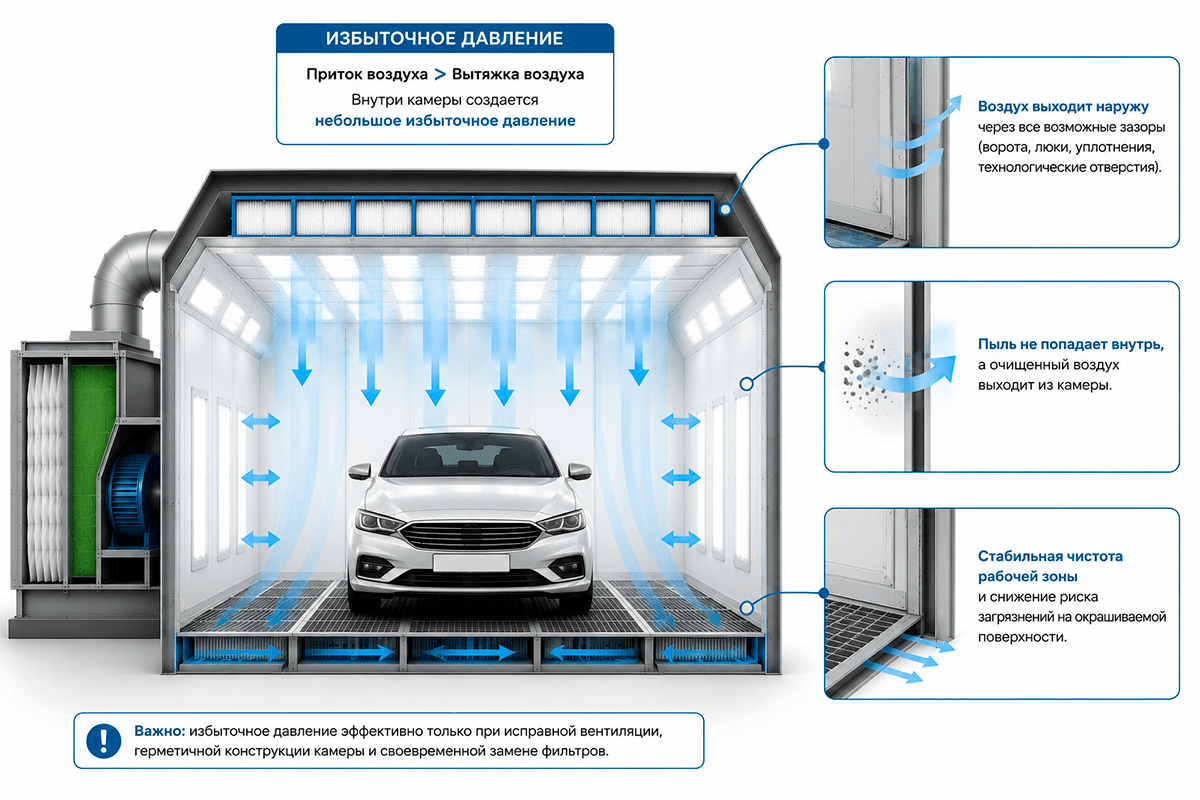

Шаг 8. Избыточное давление

Одна из важнейших характеристик современной окрасочно-сушильной камеры — работа при небольшом избыточном давлении.

Во время окраски система приточной вентиляции подает в камеру немного больше воздуха, чем удаляет вытяжная система. Благодаря этому внутри камеры создается небольшое положительное давление относительно окружающего помещения.

На практике это означает, что воздух всегда выходит из камеры наружу, а не наоборот.

Если в уплотнениях ворот, сервисных люках или технологических отверстиях имеются небольшие зазоры, через них будет выходить очищенный воздух из камеры, а не попадать внутрь пыль из помещения.

Именно поэтому избыточное давление является одним из факторов, позволяющих поддерживать чистоту рабочей зоны и снижать вероятность появления загрязнений на окрашиваемой поверхности.

Однако важно понимать, что положительное давление эффективно только при исправной системе вентиляции, герметичной конструкции камеры и своевременной замене фильтров.

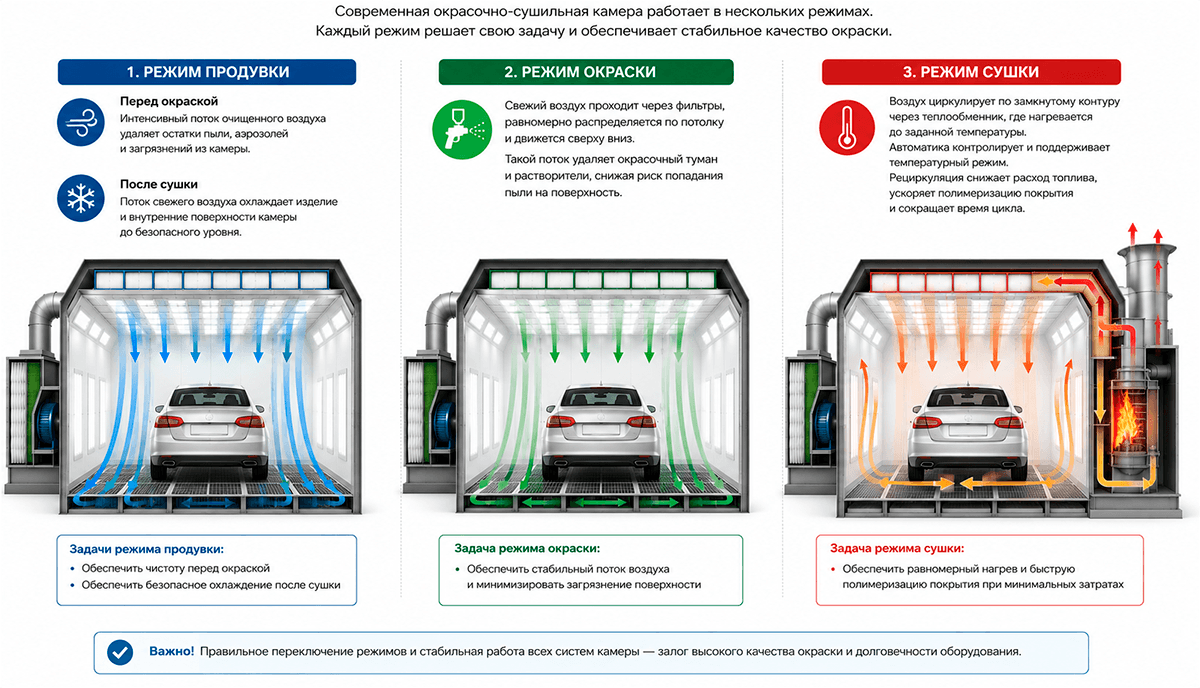

Шаг 9. Нагрев воздуха

Современная окрасочно-сушильная камера работает не только в режиме окраски. В процессе работы она последовательно использует несколько режимов, каждый из которых решает свою задачу.

Режим продувки

Режим продувки используется не только перед окраской, но и после завершения сушки.

Перед окраской камера интенсивно прокачивает через рабочую зону очищенный воздух. Это позволяет удалить остатки пыли, аэрозолей и загрязнений, которые могли попасть внутрь после подготовки изделия или открытия ворот.

После сушки режим продувки выполняет другую задачу — охлаждение изделия и внутренних поверхностей камеры. После завершения цикла температура внутри может достигать 60–80 °C (в зависимости от технологии окраски). Поток свежего воздуха постепенно снижает температуру деталей и оборудования до безопасного уровня, позволяя открыть ворота без резкого температурного перепада и приступить к дальнейшим операциям.

Таким образом, режим продувки одновременно обеспечивает чистоту перед окраской и безопасное охлаждение после сушки.

Режим окраски

После завершения продувки камера переходит в режим окраски.

Свежий воздух проходит через предварительные и потолочные фильтры, равномерно распределяется по всей площади потолка и движется сверху вниз.

Такой поток непрерывно удаляет окрасочный туман и растворители из рабочей зоны, одновременно снижая вероятность попадания пыли на окрашиваемую поверхность.

Именно стабильность воздушного потока во многом определяет качество будущего лакокрасочного покрытия.

Режим сушки

После завершения окраски камера переключается в режим сушки.

Воздух начинает циркулировать по замкнутому контуру через теплообменник, где нагревается до заданной температуры. Автоматика постоянно контролирует температурный режим и поддерживает его на протяжении всего цикла.

Благодаря рециркуляции значительной части воздуха снижается расход топлива, а равномерный нагрев ускоряет полимеризацию лакокрасочного покрытия и сокращает время нахождения изделия в камере.
