Линия подготовки и окраски Guangli GL3 7x12x2,7 (GL522+GL3+GL3)
Характеристики
| Дополнительно | Рельсовый путь в фундаменте для перемещения окрашиваемого изделия на небольших платформах |
|---|---|
| Вытяжка | В пол, 6 полос металлических решеток |
| Секционные ворота | Роллетные с электрическим подъёмом, 2 шт |
| Каркас | Силовой каркас из профилированной трубы |
| Стены | Сэндвич-панель с минеральным наполнителем, толщина 50 мм |
| Наружные размеры | Длина х Ширина х Высота: 7 х 12,1 х 3,2 м. |
| Внутренние размеры | GL522 Длина х Ширина х Высота: 6,9 х 3,5 х 2,7 м. GL3 х2 Длина х Ширина х Высота: 6,9 х 3,5 х 2,7 м. |
| Главная дверь | GL3 x2 Ширина х Высота: 3 х 2,7 м. Трехстворчатая распашная |
| Аварийная дверь | Ширина х Высота: 0,8 х 2,0 м. Количество: 1 шт. |
| Освещение | GL522 Верхний уровень 40 ламп по 18 Вт GL3 х2 Верхний уровень 80 ламп по 18 Вт Общая мощность: 2160 Вт |
| Воздухообмен | GL522 До 18000 м³/ч. GL3 х2 До 22000 м³/ч. |
| Вентиляционные агрегаты | GL522 Приточный блок - 5,5 кВт (турбинного типа, прямой привод) Экстрактор - 5,5 кВт (турбинного типа, прямой привод) GL3 х2 Приточный блок - 7,5 кВт (турбинного типа, прямой привод) Экстрактор - 5,5 кВт (турбинного типа, прямой привод) |
| Температурные режимы | GL522 Горелка RIELLO G20 (дизельная), max тепловая мощность 202 кВт Рециркуляция - 90% теплого воздуха в режиме сушки. GL3 х2 Горелка RIELLO G20 (дизель), max тепловая мощность 202 кВт Рециркуляция - 90% теплого воздуха в режиме сушки. |
| Система фильтров | GL522 До 18000 м³/ч. Фильтр предварительной очистки: степень фильтрации - 80% Потолочный фильтр: степень фильтрации - 98% Напольный фильтр: степень фильтрации - 95% GL3 х2 Фильтр предв. очистки: степень фильтрации - 80% потолочный фильтр: степень фильтрации - 98% напольный фильтр: степень фильтрации - 95% |
| Питание | GL522 Трехфазное, напряжение 380В, частота 50Гц, потребление – 12 кВт GL3 х2 Трехфазное, напряжение 380В, частота 50Гц, потребление - 15 кВт |
| Шкаф управления | Релейный пульт управления в металлическом корпусе. Блок управления и его компоненты защищены от перегрузки, перегрева, пропадания фазы и от фазовой синхронизации, мотор с Y/Δ запуском, оснащен кнопкой принудительной (экстренной) остановки. |
О товаре

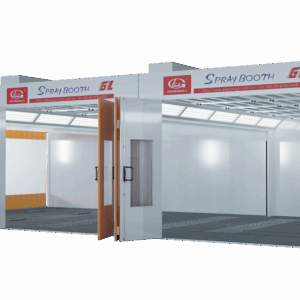

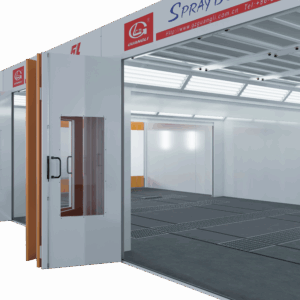

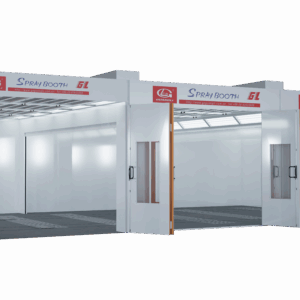

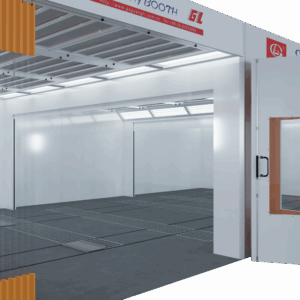

Линия подготовки и окраски GUANGLI — это комплексное решение, объединяющее два профессиональных поста (GL522 и GL3 x2) под общей сэндвич-панельной конструкцией. Линия предназначена для последовательной подготовки, грунтования, окраски и сушки крупногабаритных изделий (спецтехника, вагоны, промышленное оборудование) в условиях серийного производства. Оптимизирована для работы в российских условиях: дизельный нагрев, высокая рециркуляция тепла и встроенный рельсовый путь для перемещения изделий.
Ключевые преимущества линии:
- Два независимых рабочих модуля в одном корпусе — GL522 и GL3 x2 могут работать одновременно в разных режимах (например, один на окраске, другой на сушке). Это сокращает цикл обработки и повышает пропускную способность участка.
- Встроенный рельсовый путь в фундаменте — изделие перемещается на небольших платформах между постами без использования вилочных погрузчиков и кранов. Минимизируются риски повреждения свежего покрытия при транспортировке.
- Две дизельные горелки RIELLO G20 (по 202 кВт) — каждая обслуживает свой модуль. Независимый нагрев позволяет гибко управлять температурой на каждом участке. Рециркуляция 90% теплого воздуха в режиме сушки дает серьезную экономию топлива.
- Секционные роллетные ворота с электроподъемом (2 шт.) — быстрый доступ между модулями и на улицу, минимальные теплопотери, удобство при перемещении длинномерных изделий.
Что это дает на практике:
- Рост производительности: пока в одном посте идет сушка, во втором можно грунтовать или шлифовать следующее изделие. Простой оборудования — минимальный.
- Снижение затрат на логистику: рельсовый путь исключает постоянную загрузку/разгрузку на тележки — достаточно один раз установить изделие на платформу и прокатить по всей линии.
- Стабильное качество окраски: трехступенчатая фильтрация воздуха (предварительная, потолочная F5, напольная) и ламинарный поток до 22 000 м³/ч в каждом модуле исключают оседание пыли.
- Надежность в зимних условиях: дизельные горелки с теплообменниками из нержавеющей стали (по опции) уверенно работают при отрицательных температурах в цеху.
Что входит в стандартную комплектацию линии
- Общий силовой каркас и сэндвич-панели стен (минвата 50 мм)
- Два модуля: GL522 и GL3 x2 со всеми внутренними элементами
- Потолочные пленумы (~600 мм) для равномерной раздачи воздуха в каждом модуле
- Вентиляционные агрегаты: GL522 (приток 5,5 кВт / вытяжка 5,5 кВт); GL3 x2 (приток 7,5 кВт / вытяжка 5,5 кВт)
- Две дизельные горелки RIELLO G20 (по 202 кВт) с системой рециркуляции (90%)
- Трехступенчатая фильтрация (предварительная, потолочная F5, напольная) для каждого модуля
- Светодиодное освещение: GL522 (720 Вт), GL3 x2 (1440 Вт) — общая мощность 2160 Вт

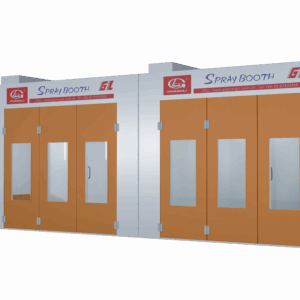

- Роллетные ворота с электроподъемом (2 шт.) + трехстворчатая распашная дверь (3000×2700 мм)
- Аварийная дверь (800×2000 мм) с замком «Антипаника»

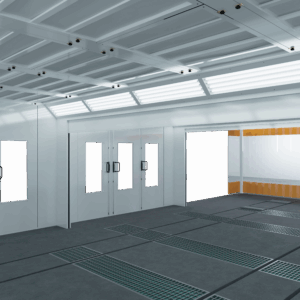

- 6 полос напольных металлических решеток (вытяжка в пол)
- Рельсовый путь в фундаменте для перемещения изделий на платформах
- Шкаф управления релейного типа с полной защитой автоматики
