Линия подготовки и окраски Guangli GL3 14x4x3 (Окраска, сушка)
Характеристики
| Стены | Сэндвич-панель с минеральным наполнителем, толщина 50 мм |
|---|---|
| Крыша | Крышу формирует набор ферм, на которые сверху уложены оцинкованные панели |
| Шкаф управления | Релейного типа в металлическом корпусе с пультом управления и настройки работы режимов ОСК |
| Питание | Трёхфазная сеть напряжением 380 В, 29 кВт. |
| Вытяжка | Через боковые стены на уровне пола |
| Дополнительно | Транспортная система для перемещения изделий |
| Наружные размеры | Длина х Ширина х Высота: 14,2 х 6,45 х 3,9 м. |
| Внутренние размеры | 1ая секция Длина х Ширина х Высота: 7 х 4 х 3 м. 2ая секция Длина х Ширина х Высота: 7 х 4 х 3 м. |

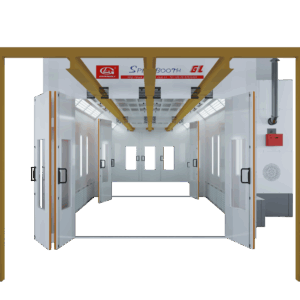

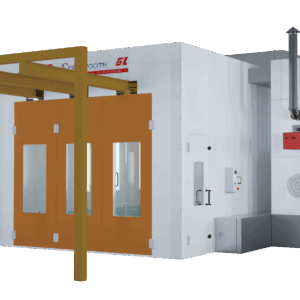

| Главная дверь | Ширина х Высота: 3 х 2,69 м. Трехстворчатая распашная, кол -во 3 шт. |
| Аварийная дверь | Ширина х Высота: 0,8 х 2,0 м. Количество: 2 шт. |
| Освещение | Верхний уровень : 80 ламп по 18 Вт Средний уровень: 32 лампы по 18 Вт Общая мощность: 2016 Вт |
| Воздухообмен | Производительность: до 48 000 м³/ч. Скорость потока воздуха: 0,25 м/с. |
| Вентиляционные агрегаты | Приточный вентилятор мощностью: 7,5 кВт, 2шт Вытяжной вентилятор мощностью: 5,5 кВт, 2шт |
| Температурные режимы | Дизельная горелка RIELLO RG5D (двухступенчатая), max тепловая мощность 300 кВт Работа в режиме окраски при +20°С при температуре входящего воздуха – 30°С |
| Система фильтров | Фильтр предварительной очистки: степень фильтрации - 80% Потолочный фильтр: степень фильтрации - 98% Напольный фильтр: степень фильтрации - 95% |
О товаре

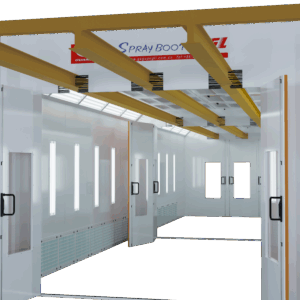

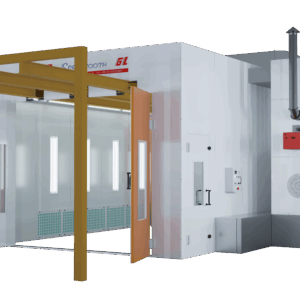

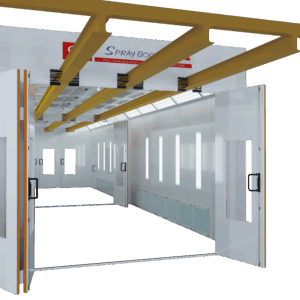

Линия подготовки и окраски GUANGLI (двухсекционная) — это комплексное решение для серийной обработки крупногабаритных изделий. Линия состоит из двух независимых камер (каждая 7×4×3 м), объединенных общим каркасом и транспортной системой. Предназначена для последовательного выполнения операций: подготовка, шлифовка, грунтование, окраска и сушка. Оптимизирована для работы в суровых климатических условиях (входящий воздух до –30°С) и интенсивной эксплуатации.
Ключевые преимущества линии:
- Две полноценные секции в одном корпусе — каждая оснащена собственной вентиляцией (приток 7,5 кВт, вытяжка 5,5 кВт) и системой фильтрации. Можно одновременно красить в одной секции и сушить в другой, сокращая общий цикл обработки до 40%.

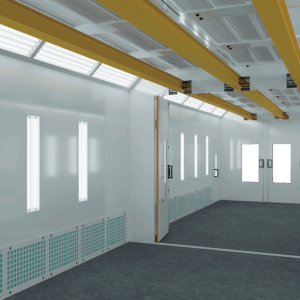

- Двухуровневое освещение (верхний + средний) — общая мощность 2016 Вт. Средний уровень подсвечивает вертикальные поверхности и зоны, куда не добивает верхний свет. Это критически важно при окраске высоких изделий до 3 м.
- Мощный дизельный нагрев (RIELLO RG5D, 300 кВт) — двухступенчатая горелка экономит топливо и поддерживает стабильную температуру. Работает при входящем воздухе до –30°С — идеально для неотапливаемых цехов в северных регионах.
- Встроенная транспортная система для перемещения изделий — не нужно искать тележки или вилочные погрузчики. Изделие закатывается в первую секцию, после обработки перемещается во вторую. Минимизируются риски повреждения свежего покрытия.
- Вытяжка через боковые стены на уровне пола — вместо традиционной вытяжки в полу. Упрощает монтаж (не нужно резать пол и делать приямки) и удобна для чистки.
- Высокая пропускная способность: пока в первой секции идет окраска, во второй — сушка следующего изделия. Линия не простаивает.
- Комфортная работа с крупногабаритом: внутренняя высота 3 м, ширина 4 м, длина секции 7 м. Подходит для автобусов, спецтехники, вагонов, промышленных агрегатов.
- Экономия на монтаже: вытяжка через стены — не нужно штробить пол и делать подпольные каналы. Достаточно подготовить отверстия в ограждающих конструкциях.
- Всепогодность: –30°C на входе — не проблема. Пост уверенно выдает +20°C для окраски и до +60°C для сушки.
- Надежность: автоматика защищена от перегрузок, перегрева, пропадания фаз. Вентиляторы турбинного типа с прямым приводом (без ремней) — минимум обслуживания.
Что входит в стандартную комплектацию
- Общий силовой каркас из профилированной трубы
- Сэндвич-панели стен (минвата 50 мм) и оцинкованная кровля по фермам
- Две независимые секции (каждая 7×4×3 м) со своими дверями
- Главные двери: 3 шт. (трехстворчатые распашные, 3×2,69 м)
- Аварийные двери: 2 шт. (800×2000 мм) с замками «Антипаника»
- Двухуровневое освещение: 80 ламп (верх) + 32 лампы (средний уровень) — общая мощность 2016 Вт
- Вентиляционные агрегаты: 2 приточных по 7,5 кВт + 2 вытяжных по 5,5 кВт
- Дизельная горелка RIELLO RG5D (300 кВт) с системой рециркуляции (90% в режиме сушки)
- Трехступенчатая фильтрация (предварительная G3, потолочная F5, напольная G3)
- Вытяжка через боковые стены на уровне пола (подготовленные патрубки)
- Транспортная система для перемещения изделий между секциями (роликовые направляющие или платформы — уточняется)
- Шкаф управления релейного типа с защитой от перегрузок, перегрева, пропадания фаз
